?鋼結(jié)構(gòu)檢測里的硬度測試是指在工程現(xiàn)場測試中使用Leeb硬度測試儀測試建筑鋼的拉伸強(qiáng)度，這是一種無損測試方法。該測試方法可以推斷出工業(yè)和民用建筑中鋼筋混凝土中鋼結(jié)構(gòu)鋼和鋼筋的抗拉強(qiáng)度，但不適用于表面和內(nèi)部質(zhì)量或內(nèi)部質(zhì)量明顯不同的建筑鋼的測試。缺陷。用于測試的儀器是里氏硬度計。

里氏硬度計的工作原理是使用指定質(zhì)量的沖擊體在彈簧力的作用下以一定速度垂直沖擊樣品表面，以沖擊體的回彈速度之比表示。從樣品表面到撞擊速度1mm的距離材料的里氏硬度。

根據(jù)山東省地標(biāo)性的“里氏硬度法現(xiàn)場測試建筑鋼材抗拉強(qiáng)度的技術(shù)規(guī)定”，當(dāng)使用里氏硬度法測試鋼鐵強(qiáng)度時，應(yīng)提供以下信息酒吧：

1項目名稱及設(shè)計，施工，監(jiān)理，建設(shè)單位名稱；

2部件的名稱，數(shù)量，尺寸和鋼型號；

3必要的設(shè)計圖紙和施工記錄；

4個檢測原因。

可以通過以下兩種方式進(jìn)行現(xiàn)場鋼拉伸強(qiáng)度測試：

1單組分檢測：適用于單柱，梁，桿，支座和其他鋼構(gòu)件，或混凝土中的單鋼筋。檢測結(jié)論不應(yīng)擴(kuò)展到未檢測到的成分和范圍。

2分批取樣試驗(yàn)：適用于同一批鋼構(gòu)件中鋼或混凝土的抗拉強(qiáng)度試驗(yàn)。

選擇組件測量區(qū)域也有相應(yīng)的要求：

1選擇測量區(qū)域時，應(yīng)使里氏硬度計在水平方向上以檢測鋼的表面硬度。當(dāng)不能滿足此要求時，可以使用里氏硬度計來檢測非水平方向的鋼表面。

2當(dāng)測試單個組件時，每個組件的測量區(qū)域的數(shù)量應(yīng)不少于5個。對于長度小于4.5m且另一個方向的尺寸小于0.3m的組件，可以測量多個區(qū)域適當(dāng)減少，但不得少于三。

3批量測試時，每個組件的測試區(qū)域數(shù)量不得少于3。

4在測試之前，應(yīng)對鋼表面進(jìn)行徹底處理以去除表面涂層，氧化皮，污垢或其他表面不規(guī)則之處，并且表面上不應(yīng)有潤滑劑。在加工過程中，避免因加熱而使鋼的硬度發(fā)生變化。

5測量區(qū)域的表面粗糙度Ra不得大于1.6um。

6，使用D型沖擊裝置檢測零件時，鋼的厚度應(yīng)不小于10mm且不小于8mm；用C型沖擊裝置檢測零件時，鋼的厚度應(yīng)不小于5mm且不小于3mm；部件的表面曲率半徑不應(yīng)小于30mm。

6檢測部分應(yīng)選擇在垂直支撐的位置，并應(yīng)避免由于檢測部分剛度不足而引起的振動。反彈期間振動的薄壁小部件應(yīng)固定。

鋼結(jié)構(gòu)檢測接下來是里氏硬度測試的方法流程。

1檢測表面已拋光

在測量里氏硬度值之前，應(yīng)先拋光鋼或鋼筋的表面。可以使用鋼銼或角向磨光機(jī)拋光組件的表面，以去除表面的涂層，水垢，污垢或其他表面不平整，然后使用粗砂紙打磨組件的表面，直至露出金屬光澤。型鋼每個測量面積的拋光面積應(yīng)不小于30×30mm2，混凝土中鋼筋的測量面積的拋光面積應(yīng)不小于10x50mm

2粗糙度值測量

拋光后，使用粗糙度測量儀測量測試表面的粗糙度值。測量值應(yīng)不少于5次，并取平均值。每個讀數(shù)精確到0.01um。試驗(yàn)表面粗糙度應(yīng)小于1.60um。

3在硬度測試期間，應(yīng)遵循以下步驟：

a）按下裝載套筒或以其他方式鎖定沖擊體；

b）將沖擊裝置的支撐環(huán)緊緊壓在樣品表面上，沖擊方向應(yīng)垂直于測試表面；

c）平穩(wěn)按下沖擊裝置的釋放按鈕；

d）讀取硬度值。

4對于具有凹形或凸形圓柱面以及其他曲面的組件，當(dāng)表面曲率半徑小于50mm時，應(yīng)安裝支撐環(huán)，以確保檢測表面和沖擊裝置之間沒有相對運(yùn)動。檢測表面和支撐環(huán)表面應(yīng)清潔。污垢，例如氧化皮，潤滑劑，灰塵等。

5測量點(diǎn)在測量區(qū)域內(nèi)均勻分布。任何兩個壓痕中心之間的距離應(yīng)大于4mm，并且任何壓痕中心與樣品邊緣之間的距離應(yīng)不小于5mm。同一測量點(diǎn)只能測試一次。每個測量區(qū)域應(yīng)測試9個值，并且每個測量點(diǎn)的里氏硬度值精確到1。

在現(xiàn)場檢查期間，使用TIME-5300 Leeb硬度測試儀對建筑物的鋼材進(jìn)行Leeb硬度測試，并進(jìn)行分析和比較。根據(jù)國家標(biāo)準(zhǔn)“鋼結(jié)構(gòu)現(xiàn)場測試技術(shù)標(biāo)準(zhǔn)”（A / T 50621-2010）中A型測試類別的要求，對建筑物的主要承重鋼構(gòu)件的里氏硬度進(jìn)行了采樣和測試。 ，并對鋼梁和鋼柱進(jìn)行了采樣?？偣?0個樣品用作測試對象。具體的測試結(jié)果如下表所示。

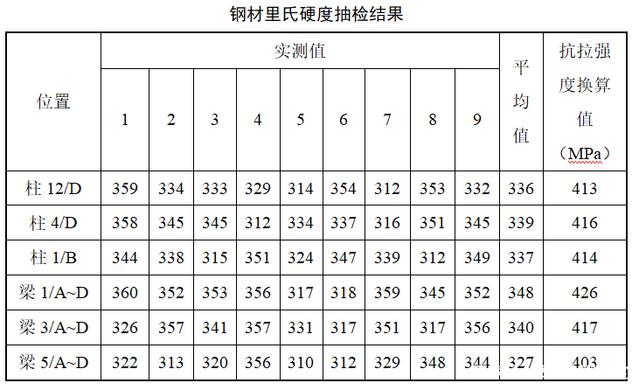

鋼結(jié)構(gòu)檢測的鋼里氏硬度的采樣結(jié)果

測試結(jié)果表明，平均里氏硬度轉(zhuǎn)換值ft，m = 413MPa，標(biāo)準(zhǔn)偏差Sft = 6.4，建筑物的抽樣鋼構(gòu)件的變異系數(shù)為ft，m = 413MPa。由于現(xiàn)場選擇了10個組件作為測試對象，并且每個組件都選擇3個測量區(qū)域，因此總共有30個測量區(qū)域，因此估計系數(shù)k為2.08。然后，估計抗拉強(qiáng)度ft，e ＝ ft，m-kSft ＝ 399MPa。 Q235B鋼的抗拉強(qiáng)度為370?500MPa。因此，被檢查建筑物的鋼構(gòu)件的抗拉強(qiáng)度滿足設(shè)計要求。

以上是根據(jù)鋼結(jié)構(gòu)的里氏硬度測試估算鋼的拉伸強(qiáng)度的過程。
